钢拓贸易科普工字钢的相关知识

信息来源www.ynjiaogang.cn | 发布时间2021年11月26日

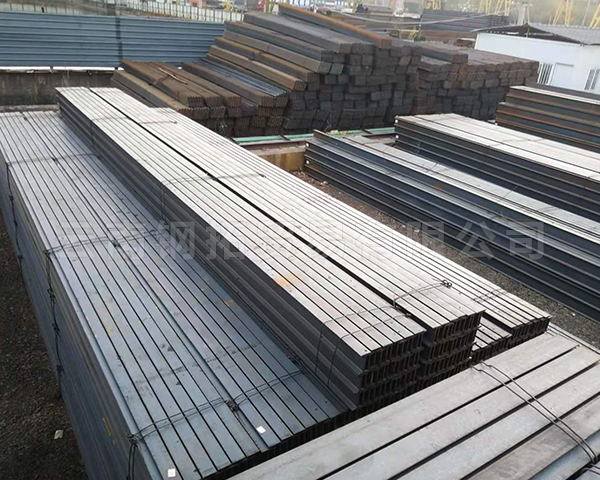

工字钢,是一种截面为工字形状的长条钢,主要分为普通工字钢、轻型工字钢和宽翼缘工字钢。接下来,钢拓贸易小编给大家详细的讲讲工字钢的相关知识。

根据翼缘与腹板高度比又分为宽、中、窄幅宽翼缘工字钢。两种规格的前两种规格是10-60,即相应的高度10~60厘米。同一高度时,轻型工字钢翼缘窄,腹板薄,重量轻。宽翼缘工字钢又称H型钢,其截面特征是两腿平行,腿内侧无斜度。该钢种属经济断面型,是由四辊万 能轧机轧制而成,故又称“万 能工字钢”。通用工字钢、轻型工字钢已形成国 家标准。


该标准用腰宽的厘米值来表示,例如腰宽10厘米的10号工字钢。工字钢的种类有热轧普通工字钢、轻工字钢及宽平腿钢(H型钢)。国内热轧普通工字钢的腰宽为100~630 mm,其腰宽以 No 10~63为单位,腿内侧壁斜度为1:6。轧制工字钢的孔型系统主要有直轧孔型、斜轧孔型和混孔型三种。另外,特殊轧法也可用于工字钢。

(1)直轧孔型系统。直轧孔型系统是指工字钢孔型的两个开口腿同时位于轧辊轴线的同一侧,与轧辊轴线平行的孔型系统。轧辊轴向力小,轴向窜动小,不需工作斜表面,孔型占用辊体长度小,辊长一定长度时可多配孔型。

(2)斜轧孔型系统。这一孔型体系是指工字钢孔型的两个开口腿在腰部的同一侧,腰与横轴有一个角度。

(3)混合孔型体系。为了充分发挥各自系统的优势,根据轧机和产品的特点,克服其不足,常采用混合孔型系统,即两种以上系统的结合。成型孔、成品孔均采用直腿斜轧孔型,其它孔型则采用弯腿斜轧系统;粗轧孔采用直轧系统,最 后3~4个精轧孔采用直腿斜扎孔等。

(4)特殊轧制。在轧制要求较高的工字钢时,由于某种原因采用常规轧制方法很难轧出要求的钢,可以充分利用不均匀变形和孔型设计的技巧。举例来说,当钢坯截面较窄而要求轧宽的工字钢时,可以采用波浪式轧法;又如当坯料宽而要求轧较小号工字钢时,可采用负宽展轧制等。

无论是普通钢还是轻型钢,由于其截面尺寸都相对较高、较窄,因此两轴之间的惯性矩相差较大,因此只能直接用于腹板平面内受弯构件或格构式受力构件。对于轴心受压构件或存在弯曲垂直于腹板平面的构件均不适宜采用,这使得该方法的适用范围受到很大限制。工字钢被广泛用于建筑或其它金属结构。

一般工字钢,轻工字钢,由于截面尺寸都比较大,且截面较窄,因此两个主轴之间的惯性矩相差较大,这使得它在应用中有很大的局限性。应根据设计图纸的要求选用工字钢。

选型工字钢应根据机械性能、化学性能、可焊性、结构尺寸等因素,选用合理的工字钢进行结构设计。
